[Katastr] Vyznačení budovy v katastrální mapě
Cada Vaclav
cada na kgm.zcu.cz
Středa Leden 30 14:03:30 CET 2019
Ano souhlas, odkaz na ČSN 013411 je samozřejmě o něčem jiném (viz moje
primární poznámka). Děkuji. V. Čada
Dne 30.01.2019 v 13:59 Jan.Kminek na cuzk.cz napsal(a):
>
> Vyznačována byla jen u některých druhů map velkého měřítka [viz čl. 55
> ČSN 01 34*11*].
>
> V případě zobrazování vnějším obvodem v průniku s terénem nebo u
> netypických objektů průmětem vnějšího obvodu (čemuž odpovídá
> katastrální mapa) se používá způsob označený v příloze normy písmenem
> a) – tj. bez balkonů, stříšek, vyznačené podchodné části apod.
>
> S pozdravem
>
> J. Kmínek
>
> *From:*katastr-request na fsv.cvut.cz
> [mailto:katastr-request na fsv.cvut.cz] *On Behalf Of *Cada Vaclav
> *Sent:* Wednesday, January 30, 2019 1:30 PM
> *To:* katastr na fsv.cvut.cz
> *Subject:* Re: [Katastr] Vyznačení budovy v katastrální mapě
>
> ...děkuji, jen mě zaskočilo, že podle ČSN 013410 v mapách velkých
> měřítek podchodnost, průchodnost apod. vyznačovaná byla. Naopak
> tematický obsah jakým vždy parcelní číslo bylo, nikoliv...
>
> A ona červená "lemovka" je pouze chyba tisku? V. Čada
>
> Dne 30.01.2019 v 13:23 Jan.Kminek na cuzk.cz <mailto:Jan.Kminek na cuzk.cz>
> napsal(a):
>
> Dobrý den, pane docente,
>
> obtažena je z důvodu názornosti příkladu.
>
> Zdraví
>
> J. Kmínek
>
> *From:*katastr-request na fsv.cvut.cz
> <mailto:katastr-request na fsv.cvut.cz>
> [mailto:katastr-request na fsv.cvut.cz] *On Behalf Of *Cada Vaclav
> *Sent:* Wednesday, January 30, 2019 1:14 PM
> *To:* katastr na fsv.cvut.cz <mailto:katastr na fsv.cvut.cz>
> *Subject:* Re: [Katastr] Vyznačení budovy v katastrální mapě
>
> Dobrý den,
>
> velice jsem se podivil prvnímu odkazu pana ing. Kmínka na ČSN
> 013410 ohledně vyznačování budov do KN. Naopak souhlasím s
> tvrzením, že průmět střešního přesahu, který použil úředník SÚ, je

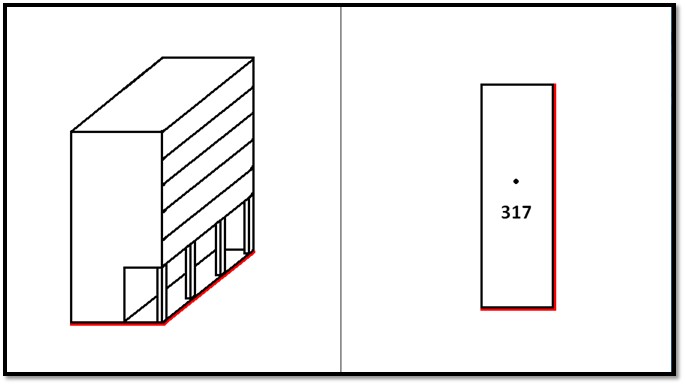

> lichý. Mám drobný dotaz, proč je jižní a východní hranice parcely
> 317 vyznačena (obtažena?) červeně? Nebo je to jen chyba tisku?
>
> Děkuji. V.
>
> Dne 30.01.2019 v 12:55 Jan.Kminek na cuzk.cz
> <mailto:Jan.Kminek na cuzk.cz> napsal(a):
>
> Dobrý den,
>
> budova se v takovém případě zobrazuje průmětem, takže průnik
> s terénem se nevyznačuje. Pokud by pozemek pod „převislou
> částí“ byl jiného vlastníka, hranice pozemku by byla zobrazena
> jako shora neviditelná.
>
> J. Kmínek
>
> *From:* katastr-request na fsv.cvut.cz
> <mailto:katastr-request na fsv.cvut.cz>
> [mailto:katastr-request na fsv.cvut.cz] *On Behalf Of *Geodet1
> *Sent:* Wednesday, January 30, 2019 12:07 PM
> *To:* katastr na fsv.cvut.cz <mailto:katastr na fsv.cvut.cz>
> *Subject:* RE: [Katastr] Vyznačení budovy v katastrální mapě
>
> Dobrý den,
>
> neměla by tam být vyznačena podchodnost? Aby bylo jasné, kde
> je a kde není průnik s terénem?
>
> S pozdravem V.Hrubý
>
> ------------------------------------------------------------------------
>
> *From:*katastr-request na fsv.cvut.cz
> <mailto:katastr-request na fsv.cvut.cz>
> [mailto:katastr-request na fsv.cvut.cz] *On Behalf Of
> *Jan.Kminek na cuzk.cz <mailto:Jan.Kminek na cuzk.cz>
> *Sent:* Wednesday, January 30, 2019 11:02 AM
> *To:* katastr na fsv.cvut.cz <mailto:katastr na fsv.cvut.cz>
> *Subject:* RE: [Katastr] Vyznačení budovy v katastrální mapě
>
> Dobrý den,
>
> podle popisu se jedná o obdobu situace zobrazené v ČSN 01 3411
> v příkladu č. 3 (případně 8 a násl.). Něco takového, pouze ve
> tvaru L:
>
> Střešní přesah je lichý argument.
>
> S pozdravem
>
> J. Kmínek
>
> -----Original Message-----
> From: katastr-request na fsv.cvut.cz
> <mailto:katastr-request na fsv.cvut.cz>
> [mailto:katastr-request na fsv.cvut.cz] On Behalf Of Ing. Jiří
> Žváček, Ph.D.
> Sent: Wednesday, January 30, 2019 10:51 AM
> To: katastr na fsv.cvut.cz <mailto:katastr na fsv.cvut.cz>
> Subject: Re: [Katastr] Vyznačení budovy v katastrální mapě
>
> Ještě doplňuji, že geometrický plán byl vyhotoven na obdélník,
> což se SÚ
>
> nelíbí.
>
> Dne 30.1.2019 v 10:48 Ing. Jiří Žváček, Ph.D. napsal(a):
>
> > Dobrý den, mám dotaz na vyznačení budovy v katastrální mapě.
> Budova má
>
> > průnik s terénem ve tvaru "L", ale ve 2.NP má tvar obdélníkový
>
> > (přečnívající část je podepřena sloupem) a celý obdélník je
> obytné
>
> > patro. Stavební úřad požaduje vyznačit budovu tak, aby v
> katastru bylo
>
> > "L" s argumentací, že tímto způsobem by se musel vyznačovat
> i přesah
>
> > střechy atd. Setkali jste se s tímto požadavkem? Jak jste to
> řešili?
>
> > Děkuji za Vaše zkušenosti.
>
> >
>
> >
>
> > S pozdravem Jiří Žváček
>
> >
>
> ____________________________________________________
> https://sympa.fsv.cvut.cz/wws/info/katastr/
>
> ____________________________________________________
> https://sympa.fsv.cvut.cz/wws/info/katastr/
>
> --
>
> -----------------------------------------------------------------------
>
> Doc. Ing. Václav Čada, CSc.
>
> vedoucí katedry geomatikywww.kgm.zcu.cz/vcada <http://www.kgm.zcu.cz/vcada>
>
> Fakulta aplikovaných vědE-mail:cada na kgm.zcu.cz <mailto:E-mail:cada na kgm.zcu.cz>
>
> Zapadoceska univerzita Tel: +420-377639200
>
> Univerzitni 8 +420 377639205
>
> 306 14 Plzeň
>
> -----------------------------------------------------------------------
>
> ____________________________________________________
> https://sympa.fsv.cvut.cz/wws/info/katastr/
>
> ____________________________________________________
> https://sympa.fsv.cvut.cz/wws/info/katastr/
>
> --
> -----------------------------------------------------------------------
> Doc. Ing. Václav Čada, CSc.
> vedoucí katedry geomatikywww.kgm.zcu.cz/vcada <http://www.kgm.zcu.cz/vcada>
> Fakulta aplikovaných vědE-mail:cada na kgm.zcu.cz <mailto:E-mail:cada na kgm.zcu.cz>
> Zapadoceska univerzita Tel: +420-377639200
> Univerzitni 8 +420 377639205
> 306 14 Plzeň
> -----------------------------------------------------------------------
>
> ____________________________________________________
> https://sympa.fsv.cvut.cz/wws/info/katastr/
>
> ____________________________________________________
> https://sympa.fsv.cvut.cz/wws/info/katastr/
--
-----------------------------------------------------------------------
Doc. Ing. Václav Čada, CSc.
vedoucí katedry geomatiky www.kgm.zcu.cz/vcada
Fakulta aplikovaných věd E-mail:cada na kgm.zcu.cz
Zapadoceska univerzita Tel: +420-377639200
Univerzitni 8 +420 377639205
306 14 Plzeň
-----------------------------------------------------------------------
