[Katastr] Vyznačení budovy v katastrální mapě

Středa Leden 30 13:59:30 CET 2019

Vyznačována byla jen u některých druhů map velkého měřítka [viz čl. 55 ČSN 01 3411].
V případě zobrazování vnějším obvodem v průniku s terénem nebo u netypických objektů průmětem vnějšího obvodu (čemuž odpovídá katastrální mapa) se používá způsob označený v příloze normy písmenem a) – tj. bez balkonů, stříšek, vyznačené podchodné části apod.

S pozdravem
J. Kmínek

From: katastr-request na fsv.cvut.cz [mailto:katastr-request na fsv.cvut.cz] On Behalf Of Cada Vaclav
Sent: Wednesday, January 30, 2019 1:30 PM
To: katastr na fsv.cvut.cz
Subject: Re: [Katastr] Vyznačení budovy v katastrální mapě

...děkuji, jen mě zaskočilo, že podle ČSN 013410 v mapách velkých měřítek podchodnost, průchodnost apod. vyznačovaná byla. Naopak tematický obsah jakým vždy parcelní číslo bylo, nikoliv...
A ona červená "lemovka" je pouze chyba tisku?  V. Čada

Dne 30.01.2019 v 13:23 Jan.Kminek na cuzk.cz<mailto:Jan.Kminek na cuzk.cz> napsal(a):
Dobrý den, pane docente,
obtažena je z důvodu názornosti příkladu.
Zdraví
J. Kmínek

From: katastr-request na fsv.cvut.cz<mailto:katastr-request na fsv.cvut.cz> [mailto:katastr-request na fsv.cvut.cz] On Behalf Of Cada Vaclav
Sent: Wednesday, January 30, 2019 1:14 PM
To: katastr na fsv.cvut.cz<mailto:katastr na fsv.cvut.cz>
Subject: Re: [Katastr] Vyznačení budovy v katastrální mapě

    Dobrý den,
velice jsem se podivil prvnímu odkazu pana ing. Kmínka na ČSN 013410 ohledně vyznačování budov do KN. Naopak souhlasím s tvrzením, že průmět střešního přesahu, který použil úředník SÚ, je lichý. Mám drobný dotaz, proč je jižní a východní hranice parcely 317 vyznačena (obtažena?) červeně? Nebo je to jen chyba tisku?
Děkuji. V.

Dne 30.01.2019 v 12:55 Jan.Kminek na cuzk.cz<mailto:Jan.Kminek na cuzk.cz> napsal(a):
Dobrý den,
budova se v takovém případě zobrazuje průmětem, takže průnik s terénem se nevyznačuje. Pokud by pozemek pod „převislou částí“ byl jiného vlastníka, hranice pozemku by byla zobrazena jako shora neviditelná.

J. Kmínek

From: katastr-request na fsv.cvut.cz<mailto:katastr-request na fsv.cvut.cz> [mailto:katastr-request na fsv.cvut.cz] On Behalf Of Geodet1
Sent: Wednesday, January 30, 2019 12:07 PM
To: katastr na fsv.cvut.cz<mailto:katastr na fsv.cvut.cz>
Subject: RE: [Katastr] Vyznačení budovy v katastrální mapě

Dobrý den,
neměla by tam být vyznačena podchodnost? Aby bylo jasné, kde je a kde není průnik s terénem?
S pozdravem V.Hrubý

________________________________
From: katastr-request na fsv.cvut.cz<mailto:katastr-request na fsv.cvut.cz> [mailto:katastr-request na fsv.cvut.cz] On Behalf Of Jan.Kminek na cuzk.cz<mailto:Jan.Kminek na cuzk.cz>
Sent: Wednesday, January 30, 2019 11:02 AM
To: katastr na fsv.cvut.cz<mailto:katastr na fsv.cvut.cz>
Subject: RE: [Katastr] Vyznačení budovy v katastrální mapě

Dobrý den,

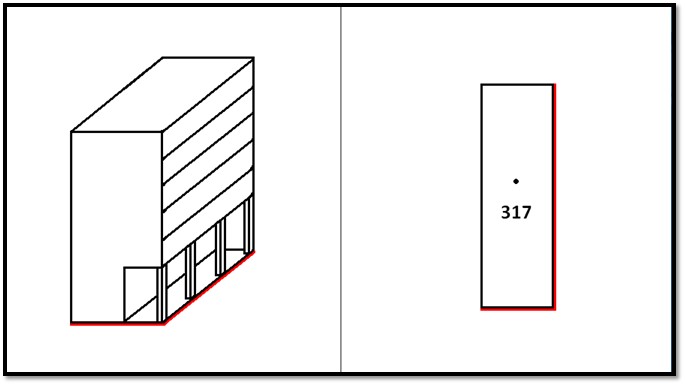

podle popisu se jedná o obdobu situace zobrazené v ČSN 01 3411 v příkladu č. 3 (případně 8 a násl.). Něco takového, pouze ve tvaru L:

[cid:image001.jpg na 01D4B8A0.B9EAADB0]

Střešní přesah je lichý argument.

S pozdravem

J. Kmínek

-----Original Message-----
From: katastr-request na fsv.cvut.cz<mailto:katastr-request na fsv.cvut.cz> [mailto:katastr-request na fsv.cvut.cz] On Behalf Of Ing. Jiří Žváček, Ph.D.
Sent: Wednesday, January 30, 2019 10:51 AM
To: katastr na fsv.cvut.cz<mailto:katastr na fsv.cvut.cz>
Subject: Re: [Katastr] Vyznačení budovy v katastrální mapě

Ještě doplňuji, že geometrický plán byl vyhotoven na obdélník, což se SÚ

nelíbí.

Dne 30.1.2019 v 10:48 Ing. Jiří Žváček, Ph.D. napsal(a):

> Dobrý den, mám dotaz na vyznačení budovy v katastrální mapě. Budova má

> průnik s terénem ve tvaru "L", ale ve 2.NP má tvar obdélníkový

> (přečnívající část je podepřena sloupem) a celý obdélník je obytné

> patro. Stavební úřad požaduje vyznačit budovu tak, aby v katastru bylo

> "L" s argumentací, že tímto způsobem by se musel vyznačovat i přesah

> střechy atd. Setkali jste se s tímto požadavkem? Jak jste to řešili?

> Děkuji za Vaše zkušenosti.

>

>

> S pozdravem Jiří Žváček

>
